Гаситель пульсаций и подушка безопасности

Тип демпфера, конструктивные особенности и наилучшие варианты использования

Баллон/ диафрагма: Наиболее распространенный; корпус для жидкости с газоотделением. Идеально подходит для трубопроводов отвода.

Сосуд высокого давления: Компактный, без движущихся частей - подходит для применения при очень высоком давлении, но в целом менее эффективен.

Всасывание и нагнетание: обеспечивает гибкость в снижении пульсаций с обеих сторон насоса.

Типичные конструкции включают в себя:

Корпус, крышка, баллон/мембрана, клапан предварительной заправки

Манометр, выпускной клапан, обратный или предохранительный клапан

Подходит для буровых насосов широкого спектра моделей.

Основные технические параметры

Номинальное давление: до 5000-7500 фунтов на квадратный дюйм (в зависимости от модели, например, KB20 и т.д.)

Совместимость с жидкостями: Стандартный буровой раствор; варианты буроустойчивых баллонов на масляной основе

Доступные модели: KB10, KB20, KB45, KB75, PD-45, PD-55 и др.

Входящие в комплект компоненты: Баллон/мембрана, манометр, выпускной клапан, корпус

Техническое обслуживание: Сменный баллон в полевых условиях; простая процедура предварительной зарядки.

Уменьшает износ

Минимизирует нагрузку и усталость компонентов, расположенных ниже по потоку, таких как гильзы, клапаны, трубы и фитинги. Минимизируя пульсации в таких компонентах системы, как регуляторы, соленоиды, датчики и т.д., насос снижает износ и продлевает срок службы.

Повышает эффективность бурения

Постоянное давление и расход обеспечивают более плавную работу и потенциально повышенную скорость проникновения.

Уменьшает шум и вибрацию

Гасит пульсации, создавая более тихую и безопасную рабочую среду.

Предотвращает резкие скачки давления

Смягчает внезапные скачки напряжения, похожие на гидравлический удар, защищая целостность вашей системы и оборудования зоны электропитания.

Быстрая реакция

Действует как амортизатор, мгновенно реагируя на колебания давления и стабилизируя работу системы.

Конструктивные особенности сферического гасителя пульсаций

Гаситель пульсаций и подушка безопасности - это аккумулятор с фиксированным предварительным зарядом, который поглощает удары в системе, сводя к минимуму пульсации, вибрации труб, гидравлические удары и колебания давления.

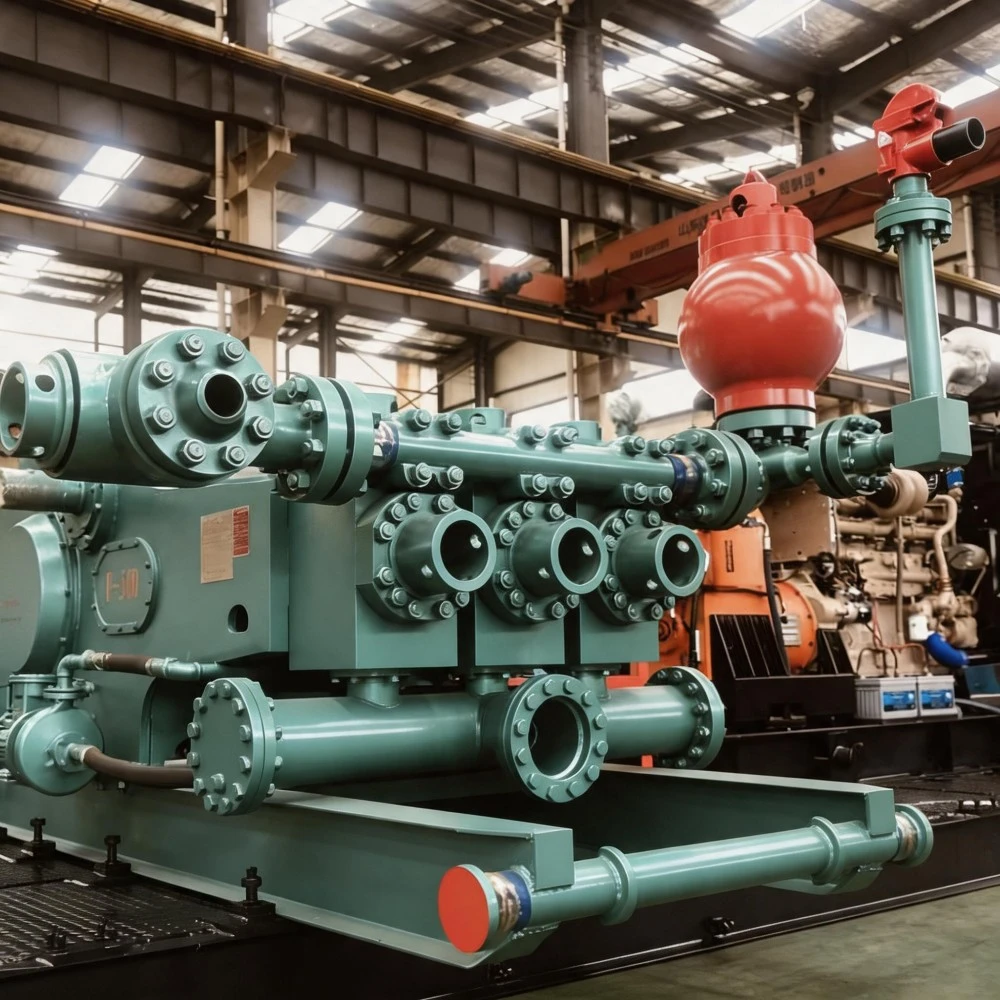

Гасители пульсаций крепятся непосредственно к выпускному коллектору или устанавливаются непосредственно после насоса.

Мы предлагаем широкий ассортимент буровых и производственных сферических гасителей пульсаций и подушек безопасности.

Объемы варьируются от 10 до 20 галлонов, а давление - от 3000 фунтов на квадратный дюйм до 7500 фунтов на квадратный дюйм.

Корпус сферического гасителя пульсаций изготовлен из цельной стальной ковки, что исключает возможность усталостного разрушения сварного шва.

Они взаимозаменяемы с амортизаторами Hydril серии "K", Emsco серии "PD" и Bomco серии "KB".

Цельный кованый корпус клапана (без кольцевых сварных швов), что делает корпус клапана более прочным, а внутреннюю поверхность - более гладкой.

Внутренняя поверхность обработана таким образом, чтобы облегчить перемещение диафрагмы.

Верхняя и нижняя панели могут быть заменены в полевых условиях.

Соединение опорной плиты в соответствии с требованиями заказчика.

Мембраны изготавливаются из различных материалов в соответствии с требованиями применения.

Надежная конструкция на нефтепромыслах: Баллоны изготовлены из уретана, стойкого к загрязнению на масляной основе (например, Patriot™), что обеспечивает длительный срок службы.

Сертифицирован по API / ASME: Выпускается со штампом ASME-U или изготавливается в соответствии со строгими стандартами API для использования на суше и в море.

Конструкция, пригодная для обслуживания в полевых условиях: простота предварительной зарядки, обслуживания баллона и замены деталей сокращает время простоя.

Широкое применение: Совместим с основными марками и моделями буровых насосов - идеально подходит как для новых установок, так и для модернизации.

Современные материалы: Высококачественные материалы для баллонов (NBR, HNBR, FKM), адаптированные к различным химическим свойствам жидкости и температурным условиям.

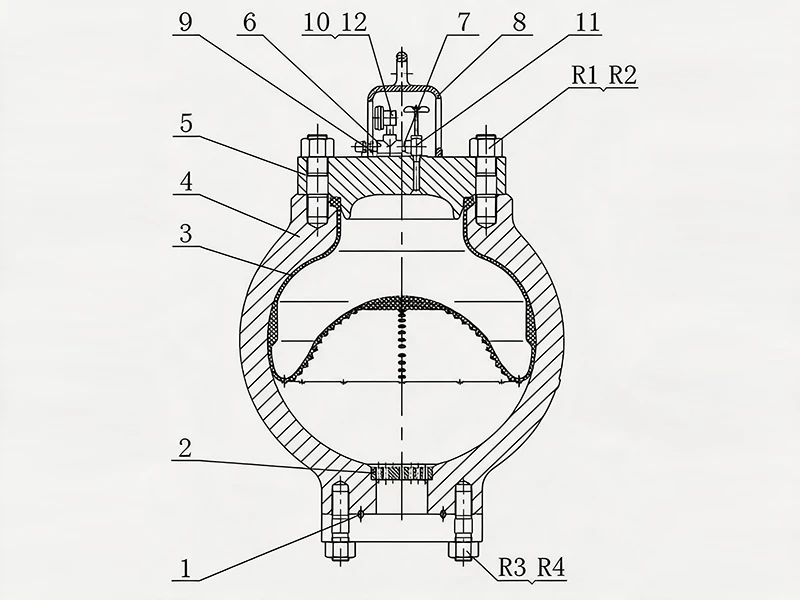

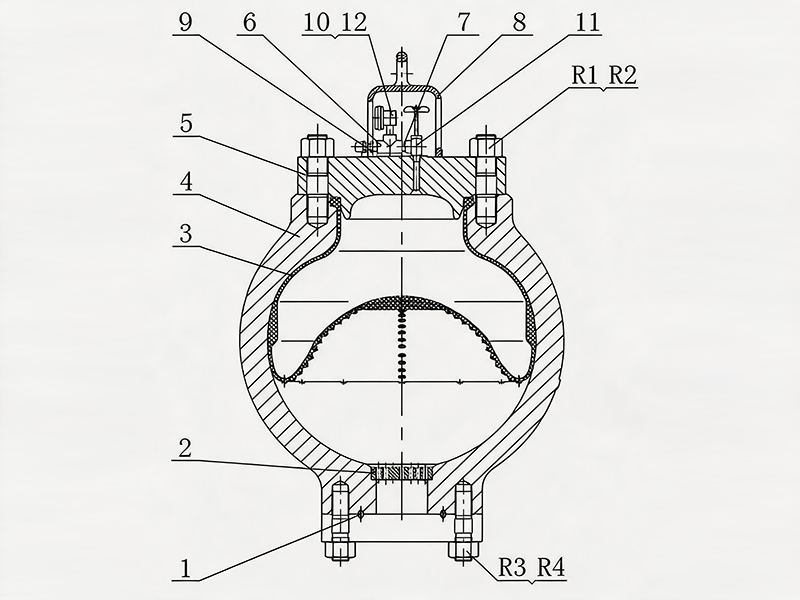

Цифры на схеме соответствуют приведенной ниже таблице, что упрощает установку, техническое обслуживание и подключение.

Расположение номеров на схеме соответствует вашему структурному чертежу.
