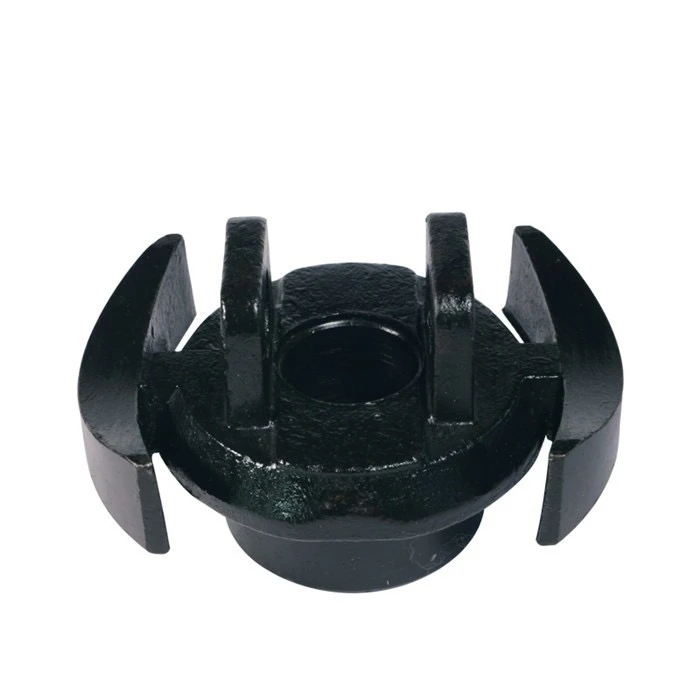

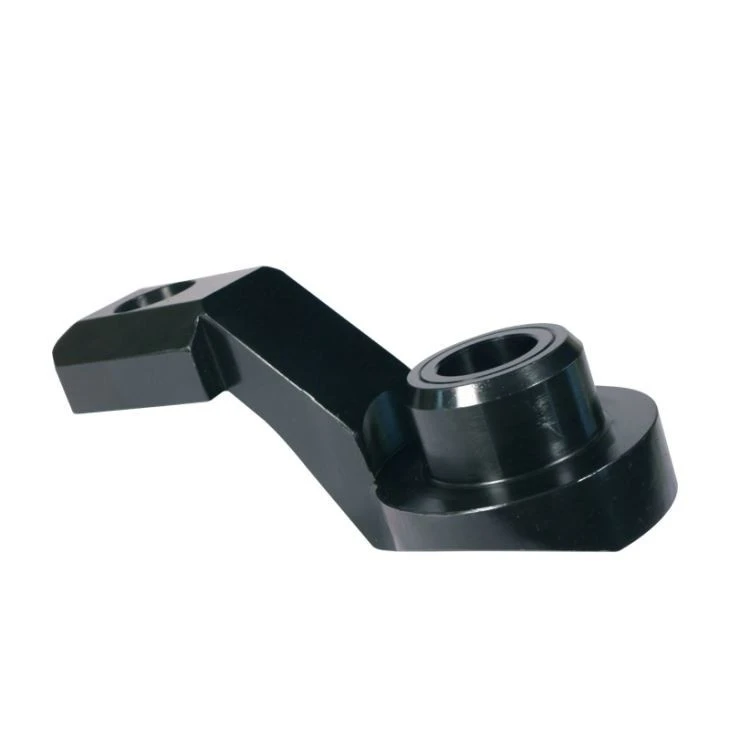

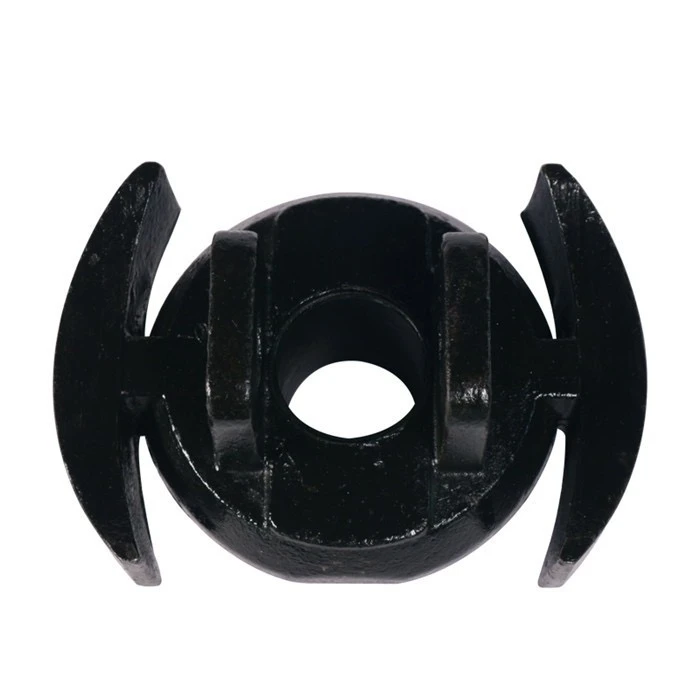

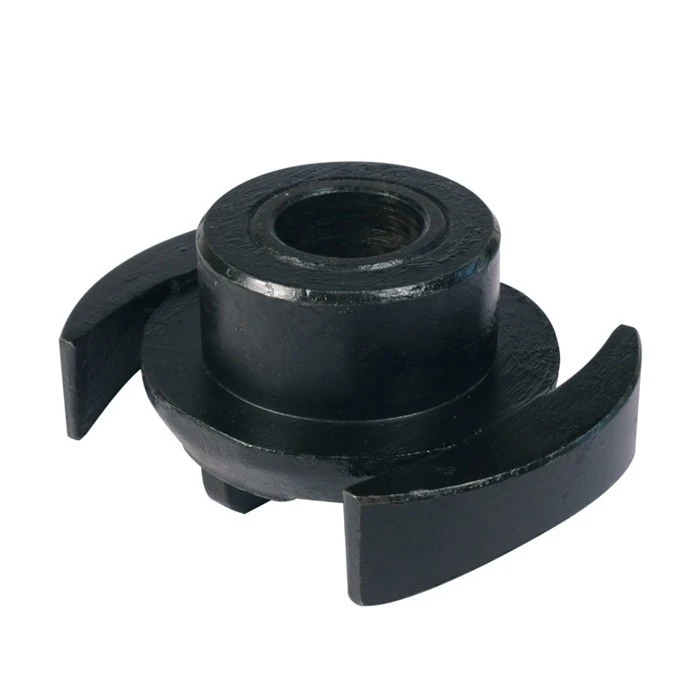

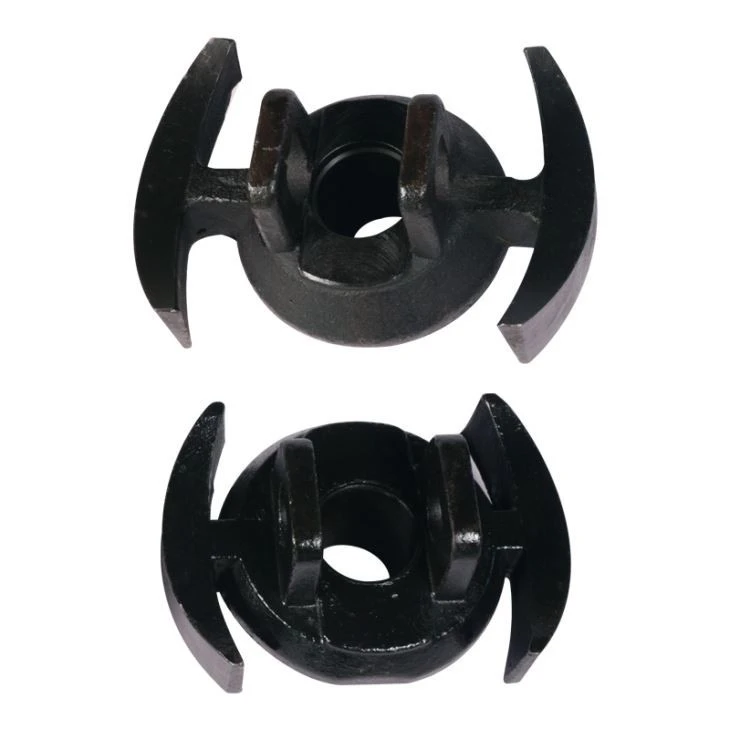

Направляющие штока клапана (верхняя и нижняя направляющие клапана)

Направляющие штока клапана состоят из верхних направляющих нагнетания и нижних направляющих всасывания (также называемых нижними направляющими штока клапана). Являясь основными деталями гидравлических концевых клапанов бурового насоса, они устанавливаются внутри клапанных коробок и баллонов с жидкостью, надеваются на штоки клапанов для центрирования клапанных узлов и управления траекторией перемещения корпусов клапанов и штоков клапанов. Каждая направляющая состоит из корпуса направляющей и встроенной внутренней втулки: корпус изготовлен из ZG35CrMo, а внутренняя втулка - из 20CrMnTi с обработкой науглероживанием и закалкой.

Спросите сейчас

Скачать каталог

Описание продукта

Мы используем высококачественную легированную сталь, кованую сталь или чугун с профессиональной термообработкой. Прецизионно обработанные в соответствии со стандартом нефтяного оборудования API 7K и сертификацией ISO 9001, наши направляющие подходят для буровых насосов F500/F800/F1000/F1300/F1600/F2200, 3NB, HHF, NOV, BOMCO, Honghua, Weatherford, Kerui с полной взаимозаменяемостью. Последовательность сборки клапана: Крышка клапана → Верхняя направляющая → Выпускной клапан в сборе → Нижняя направляющая → Всасывающий клапан в сборе → Седло клапана. Широкое применение находят бурение под высоким давлением на суше для добычи нефти, сланцевого газа и метана из угольных пластов, морские платформы, капитальный ремонт на море, цементировочные установки, затирка швов в туннелях, гидравлическое бурение и большие буровые установки, устанавливаемые на грузовиках.

Преимущества продукта

1. Превосходные характеристики материала: Основание из легированной стали с профессиональной термообработкой, науглероженной и закаленной внутренней втулкой обеспечивает исключительную износостойкость и коррозионную стойкость для стабильной работы под высоким давлением и в суровых условиях эксплуатации.

2. Высокоточная функция центрирования: Точная обработка позволяет ограничить смещение клапана, что значительно снижает чрезмерный износ штоков и седел клапанов.

3. Стандартизированное производство: Полностью соответствует требованиям API 7K и ISO 9001, а жесткие допуски по размерам обеспечивают идеальное соответствие различным буровым насосам.

4. Высокая взаимозаменяемость: прямая замена оригинальных деталей основных брендов, включая BOMCO, Weatherford и Honghua, без необходимости дополнительной модификации.

5. Снижение общих эксплуатационных расходов: снижение расхода запасных частей, сокращение времени простоя оборудования и сокращение затрат на техническое обслуживание.

6. Широкая рабочая совместимость: Надежен при бурении на суше, на морских платформах, цементировании и затирке швов в туннелях текучими средами высокого давления.

Технические характеристики

Марка	Совместимые модели
BOMCO	F-500, F-800, F-1000, F1300, F1600, FB-1300, FB-1600, D-375, D-700
ЛАНШИ	3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ЦИНЧЖОУ	SL3NB-1300A, КВ-1000, КВ-500, КВ-350, КВ-800, SL3NB-1600
ХУНХУА	3NB-1600F, HHF800/1000, HHF1300/1600, HHF1600HL, HHF2200HL
Компания DRILLMEC	7TS450, 7TS600, 9T800, 9T1000, 10T1300, 12T1600
ЭМСКО	Ф-500, Ф-800, Ф-1000, Ф1300, Ф1600, ФБ-1300, ФБ-1600, ФК-1600, ФК-2200
IDECO	T-500, T-800, T-1000, T-1300, T-1600
ГАРДНЕР ДЕНВЕР	PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
национальный	7-П-50, 8-П-80, 9-П-100, 10-П-130, 12-П-160, 14-П-200, 14-П-220, К-700, К-700А, К-500, К-500А
НЕФТЯНАЯ СКВАЖИНА	A-350PT, A-560PT, A-600PT, A-850PT, A-1100P, A-1400PT, A-1700PT
ЭЛЛИС УИЛЬЯМС	W-440-LP, E-447, E-2200, W446, W440
РОССИЙСКАЯ серия	8Т-650, УНБТ-600, УНБТ-950, УНБТ-1180Л, УНБТ-950А, УБТ-400, БТ-600, УБ-590, УНБ-600, УНБ-6000, 8Т-310
