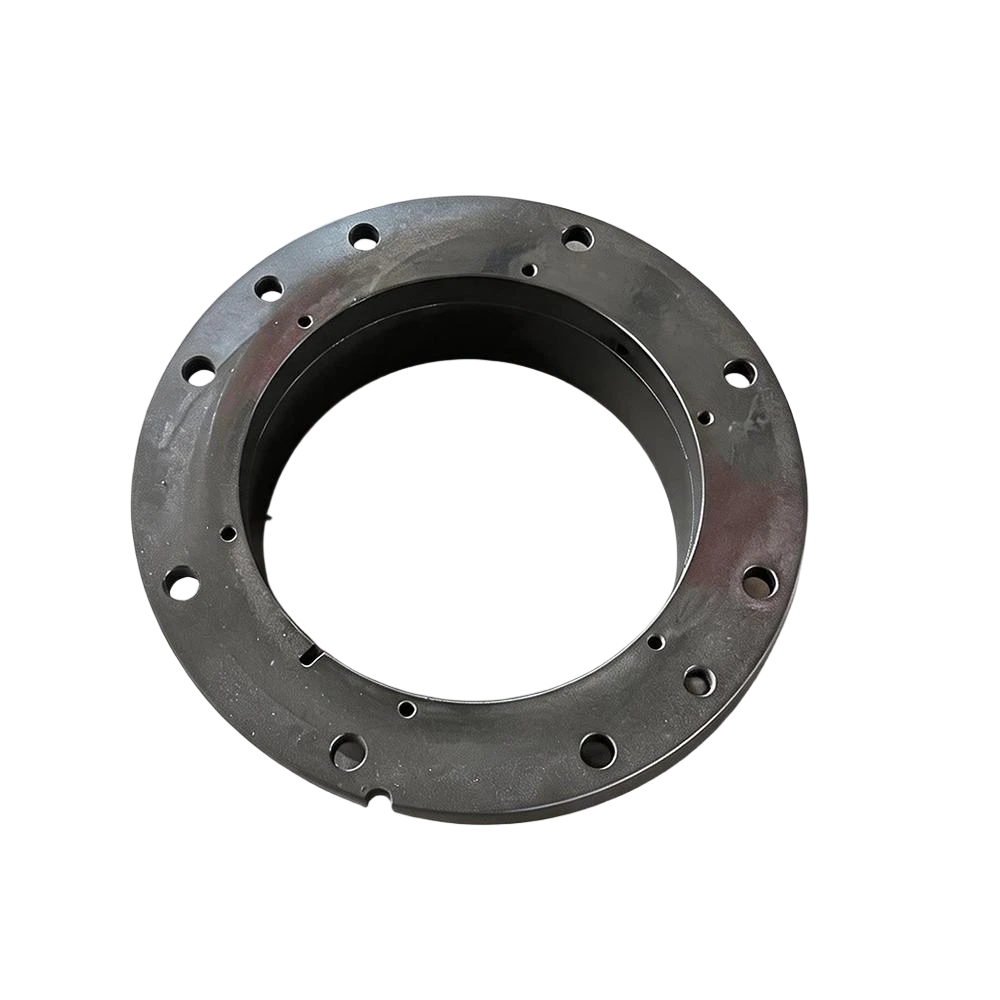

Фланцевая втулка подшипника с приводным концом бурового насоса

Фланцевая втулка подшипника является основным опорным элементом силовой части буровых насосов. Являясь переходной втулкой между подшипником и корпусом насоса, она обеспечивает надежную опору коленчатого вала и траверсы в сборе, выдерживает переменные нагрузки и защищает корпус насоса и посадочное место подшипника от прямого износа. Это важный аксессуар для обеспечения длительной стабильной работы бурового насоса.

Спросите сейчас

Скачать каталог

Структура и особенности

Цельнофланцевая конструкция: Прочный цилиндрический корпус и монтажный фланец изготовлены из цельного куска, что обеспечивает превосходную жесткость и ударопрочность при работе буровых насосов большой мощности с переменными нагрузками высокого давления.

Расположение отверстий для болтов: Равномерно распределенные отверстия для болтов на внешнем фланце обеспечивают надежное крепление к корпусу насоса или посадочному месту подшипника, предотвращая их перемещение во время работы.

Прецизионная обработка отверстий: Внутренняя поверхность подвергается точной точке и заточке с жесткими допусками по размерам, что обеспечивает точную центровку подшипника и сводит к минимуму вибрацию и износ.

Износостойкий и коррозионностойкий материал: Изготовлен из высокопрочной легированной стали (например, 35CrMo/42CrMo) с черным оксидным или антикоррозийным покрытием, что обеспечивает отличную устойчивость к усталости и ударам в течение длительного срока службы.

Дополнительные функции смазки: Некоторые модели оснащены внутренними масляными канавками или отверстиями для совместимости с системами принудительной смазки, что помогает снизить рабочую температуру подшипника и продлить срок его службы.

Совместимость и преимущества

Совместим с силовыми установками основных буровых насосов для нефтяных месторождений, включая серии F-1300, F-1600, 14-P-220 и 3NB.

Полностью взаимозаменяемы с оригинальными деталями оборудования и не требуют модификации для прямой замены.

Как изнашиваемая деталь, она быстро и легко заменяется, что значительно сокращает затраты на техническое обслуживание и время простоя, вызванные износом корпуса насоса.

Технические характеристики

Марка	Совместимые модели
БОМКО	Ф-500, Ф-800, Ф-1000, Ф1300, Ф1600, ФБ-1300, ФБ-1600, Д-375, Д-700
ЛАНШИ	3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ЦИНЧЖОУ	SL3NB-1300A, КВ-1000, КВ-500, КВ-350, КВ-800, SL3NB-1600
ХУНХУА	3NB-1600F, HHF800/1000, HHF1300/1600, HHF1600HL, HHF2200HL
ДРИЛЛМЕК	7Ц450, 7Ц600, 9Т800, 9Т1000, 10Т1300, 12Т1600
ЭМСКО	Ф-500, Ф-800, Ф-1000, Ф1300, Ф1600, ФБ-1300, ФБ-1600, ФК-1600, ФК-2200
ИДЕКО	Т-500, Т-800, Т-1000, Т-1300, Т-1600
ГАРДНЕР ДЕНВЕР	PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
национальный	7-П-50, 8-П-80, 9-П-100, 10-П-130, 12-П-160, 14-П-200, 14-П-220, К-700, К-700А, К-500, К-500А
НЕФТЯНАЯ СКВАЖИНА	A-350PT, A-560PT, A-600PT, A-850PT, A-1100P, A-1400PT, A-1700PT
ЭЛЛИС УИЛЬЯМС	Вт-440-ЛП, е-447, е-2200, W446, W440
РОССИЙСКИЙ сериал	8Т-650, УНБТ-600, УНБТ-950, УНБТ-1180Л, УНБТ-950А, УБТ-400, БТ-600, УБ-590, УНБ-600, УНБ-6000, 8Т-310

Применение

Запасные части для морских буровых буровых насосов

Коррозионностойкие силовые и жидкостные части, предназначенные для работы в суровых морских условиях, полностью взаимозаменяемы с обычными триплексными буровыми насосами серии F и рассчитаны на длительный срок службы между периодами технического обслуживания.
Компоненты насоса для глубоководного бурения на суше

Компоненты насоса для тяжелых условий эксплуатации, предназначенные для операций глубокого бурения под высоким давлением, включая кованые коленчатые валы, траверсы и концевые модули для подачи жидкости, обеспечивают стабильную производительность при постоянной высокой нагрузке в соответствии со стандартами API.
Запчасти для насосов для капитального ремонта и бурения на суше, поставляемые на вторичный рынок

Экономичные OEM-совместимые запасные части для рутинного бурения на суше и проектов по капитальному ремонту, охватывающие часто изнашиваемые детали силовой части, гидравлической части и конструктивных узлов, что сокращает расходы на техническое обслуживание. затраты.
