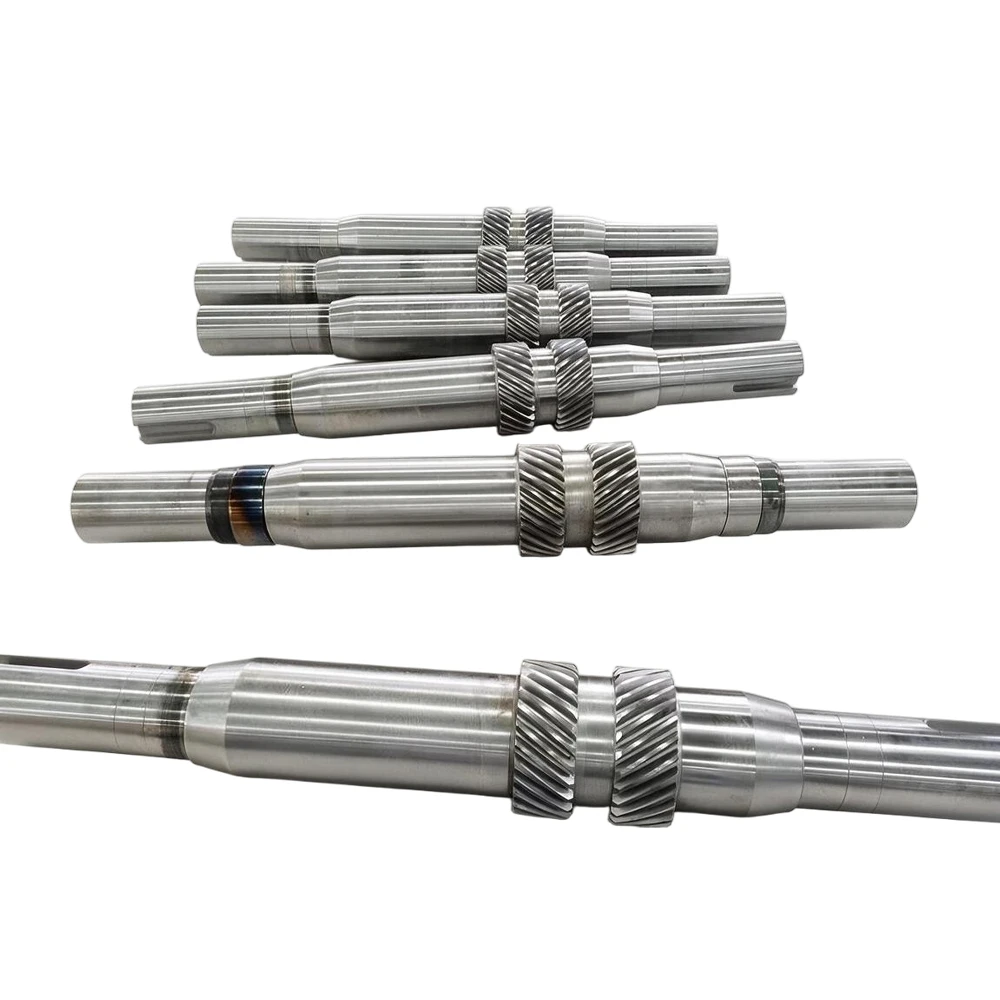

Шестеренный вал для бурового насоса

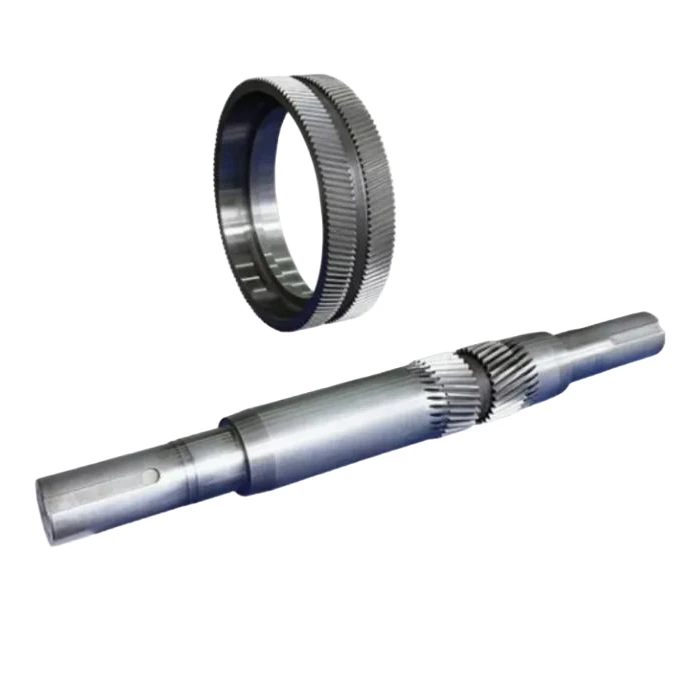

Большое зубчатое колесо (Bull Gear) и вал-шестерня в сборе являются ядром системы передачи мощности бурового насоса, играя жизненно важную роль в обеспечении стабильной и эффективной работы бурового насоса. Этот узел специально разработан для установки на буровые насосы моделей 3NB-350, 3NB-500, 3NB-800, 3NB-1000, 3NB-1300 и 3NB-1600, обеспечивая идеальную совместимость и надежную работу.
Описание товара
Вал-шестерня приводится в движение непосредственно первичным приводом (двигателем или моторамотором), а меньшая по размеру шестерня входит в зацепление с гораздо большей шестерней, установленной на коленчатом валу. Эта ступень понижения передачи значительно увеличивает крутящий момент, передаваемый на коленчатый вал, позволяя ему приводить в движение поршни и преодолевать огромное давление, создаваемое на конце подачи жидкости. Оба компонента изготовлены по самым высоким стандартам, чтобы выдерживать суровые условия эксплуатации при бурении нефтяных скважин.

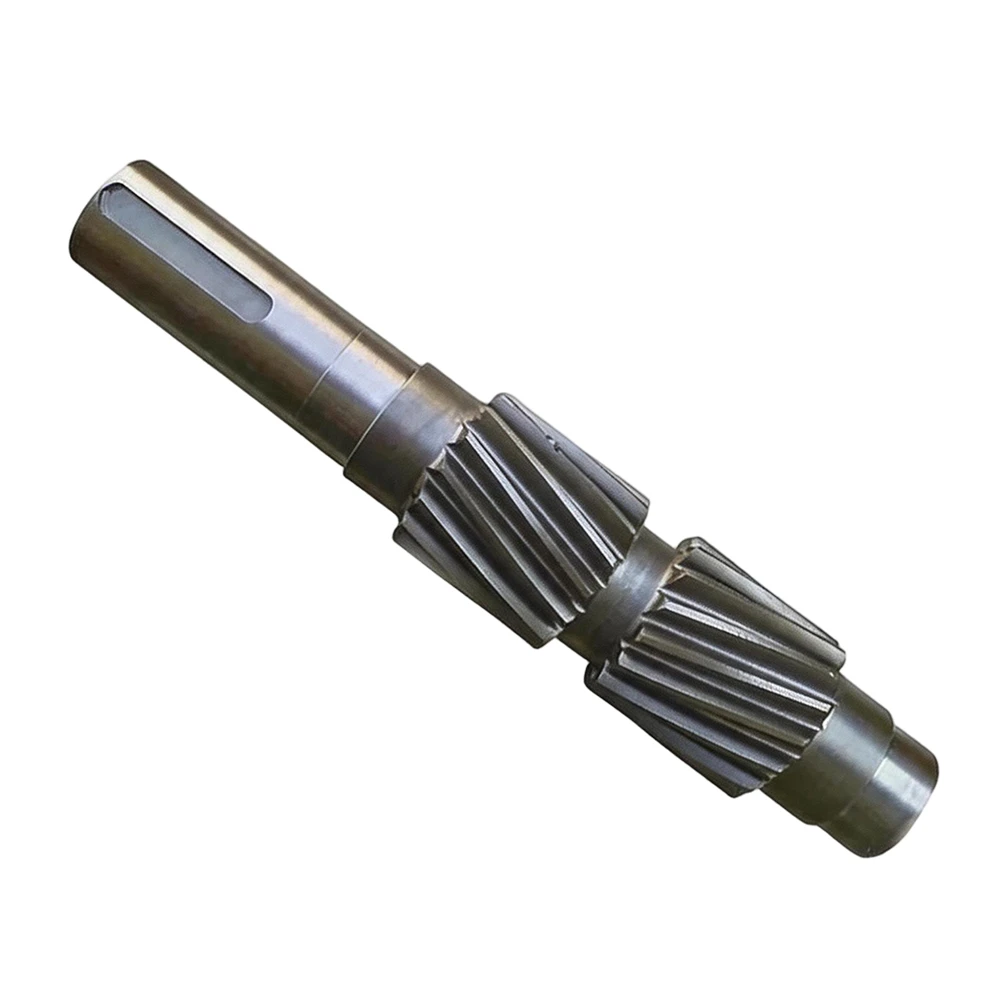

Детали вала шестерни
Шестеренный вал - важнейший компонент бурового насоса, изготовленный из кованой легированной стали 42CrMo, обеспечивающей исключительную прочность и долговечность. Он подвергнут точной механической обработке с использованием высокоточной двойной винтовой передачи ("елочка") со среднетвердой поверхностью зубьев, что обеспечивает оптимальную производительность и долговечность.
Для удобства обслуживания используются однорядные радиальные роликоподшипники с наружными кольцами с двойным оребрением. Вал-шестерня удлинен с обоих концов, что позволяет устанавливать шкив или звездочку на обоих концах, что повышает гибкость при монтаже и эксплуатации.
ключевые функции
- Высокопрочный материал: Как большое зубчатое колесо, так и вал-шестерня изготовлены из высокопрочных закаленных сплавов (вал-шестерня: кованая легированная сталь 42CrMo), что позволяет выдерживать огромные циклические нагрузки и напряжения в суровых условиях бурения.
- Прецизионная механическая обработка: Высокоточная двойная винтовая передача ("елочка") на ведущем валу обеспечивает идеальное зацепление, обеспечивая чрезвычайно плавную работу практически без шума и вибрации и повышая эффективность передачи мощности.
- Минимальный зазор в зубчатом колесе: Прецизионная конструкция зубчатого колеса обеспечивает минимальный зазор в зубчатом колесе, обеспечивая плавный ход без предварительного износа или обкатки, сокращая время и затраты на техническое обслуживание.
- Простота обслуживания: Однорядные радиальные роликоподшипники с наружными кольцами с двойным оребрением упрощают техническое обслуживание, сокращая время простоя и эксплуатационные расходы.
- Гибкость монтажа: Удлиненные концы вала шестерни позволяют устанавливать шкив или звездочку на любом конце, адаптируясь к различным требованиям к монтажу.
- Идеальная совместимость: Специально разработан для буровых насосов моделей 3NB-350/500/800/1000/1300/1600, обеспечивая идеальную посадку и надежную передачу мощности.
Важность Ассамблеи
Состояние большого зубчатого колеса и вала-шестерни имеет первостепенное значение для работы бурового насоса. Любое повреждение или чрезмерный износ могут привести к неэффективной работе, катастрофическому отказу и серьезному повреждению всего силового агрегата. Являясь основным компонентом бурового насоса, наш агрегат спроектирован таким образом, чтобы обеспечить долговечность, надежность и длительный срок службы, минимизировать время простоя и максимально повысить эффективность работы.
Технические характеристики
|
Марка |
Совместимые модели |
|
БОМКО |
Ф-500, Ф-800, Ф-1000, Ф1300, Ф1600, ФБ-1300, ФБ-1600, Д-375, Д-700 |
|
ЛАНШИ |
3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800 |
|
ЦИНЧЖОУ |
SL3NB-1300A, КВ-1000, КВ-500, КВ-350, КВ-800, SL3NB-1600 |
|
ХУНХУА |
3NB-1600F, HHF800/1000, HHF1300/1600, HHF1600HL, HHF2200HL |
|
ДРИЛЛМЕК |
7Ц450, 7Ц600, 9Т800, 9Т1000, 10Т1300, 12Т1600 |
|
ЭМСКО |
Ф-500, Ф-800, Ф-1000, Ф1300, Ф1600, ФБ-1300, ФБ-1600, ФК-1600, ФК-2200 |
|
ИДЕКО |
Т-500, Т-800, Т-1000, Т-1300, Т-1600 |
|
ГАРДНЕР ДЕНВЕР |
PZ-7, PZ-8, PZ-9, PZ-10, PZ-11 |
|
национальный |
7-П-50, 8-П-80, 9-П-100, 10-П-130, 12-П-160, 14-П-200, 14-П-220, К-700, К-700А, К-500, К-500А |
|
НЕФТЯНАЯ СКВАЖИНА |
A-350PT, A-560PT, A-600PT, A-850PT, A-1100P, A-1400PT, A-1700PT |
|
ЭЛЛИС УИЛЬЯМС |
Вт-440-ЛП, е-447, е-2200, W446, W440 |
|
РОССИЙСКИЙ сериал |
8Т-650, УНБТ-600, УНБТ-950, УНБТ-1180Л, УНБТ-950А, УБТ-400, БТ-600, УБ-590, УНБ-600, УНБ-6000, 8Т-310 |
Применение
Запасные части для морских буровых буровых насосов
Коррозионностойкие силовые и жидкостные части, предназначенные для работы в суровых морских условиях, полностью взаимозаменяемы с обычными триплексными буровыми насосами серии F и рассчитаны на длительный срок службы между периодами технического обслуживания.
Компоненты насоса для глубоководного бурения на суше
Компоненты насоса для тяжелых условий эксплуатации, предназначенные для операций глубокого бурения под высоким давлением, включая кованые коленчатые валы, траверсы и концевые модули для подачи жидкости, обеспечивают стабильную производительность при постоянной высокой нагрузке в соответствии со стандартами API.
Запчасти для насосов для капитального ремонта и бурения на суше, поставляемые на вторичный рынок
Экономичные OEM-совместимые запасные части для рутинного бурения на суше и проектов по капитальному ремонту, охватывающие часто изнашиваемые детали силовой части, гидравлической части и конструктивных узлов, что сокращает расходы на техническое обслуживание. затраты.
Вам Нужны Детали Или Оборудование Для Бурового Насоса?
Пришлите нам свой чертеж, номер модели или требования.Наши инженеры ответят в течение 24 часов.
