Направляющие пластины траверсы бурового насоса

Направляющие пластины крейцкопфа являются основными износостойкими и направляющими компонентами силовой части возвратно-поступательного бурового насоса. Установленные относительно рабочих поверхностей траверсы, верхняя и нижняя направляющие пластины взаимодействуют с траверсой, управляя ее возвратно-поступательным движением и поддерживая центровку, требуемую приводным механизмом.

Верхняя и нижняя направляющие пластины изготавливаются в соответствии с требованиями к конструкции и размерам конкретного бурового насоса. Их геометрия, особенности монтажа и рабочие поверхности могут различаться в зависимости от модели насоса, поэтому при выборе заменяемых компонентов важно правильно идентифицировать и сопоставить размеры.

Компания FH Petroleum производит как верхние, так и нижние направляющие траверсы для буровых насосов, при этом возможна замена и изготовление на заказ для различных моделей и конфигураций насосов.

Принцип работы верхней и нижней направляющих пластин траверсы

В силовой части бурового насоса траверса перемещается вперед и назад между верхней и нижней направляющими поверхностями. Направляющие пластины обеспечивают регулируемые рабочие поверхности для возвратно-поступательного перемещения и помогают поддерживать положение и центровку траверсы в силовой части.

Верхняя и нижняя направляющие пластины являются частью одной и той же направляющей системы, но представляют собой отдельные компоненты, изготовленные с учетом их положения и требований к размерам. В зависимости от конструкции бурового насоса его геометрия, монтажное устройство и способ регулировки могут отличаться.

Правильная посадка и центровка важны, поскольку износ или отклонение размеров направляющих поверхностей могут повлиять на перемещение траверсы и центровку подключенных силовых компонентов. Поэтому при замене направляющие пластины должны быть подобраны в соответствии с конкретной конструкцией насоса и проверены вместе с траверсой и сопутствующими компонентами.

Модели буровых насосов и области применения для замены

Компания FH Petroleum производит направляющие пластины для траверс для различных моделей буровых насосов и конфигураций силовых агрегатов. Каждая сменная направляющая пластина изготавливается в соответствии с размерами и техническими требованиями к соответствующему насосу, а не в качестве универсального компонента для нескольких моделей насосов.

Для определения правильных сменных направляющих пластин заказчики могут указать модель бурового насоса, заводской номер детали, существующий образец, технический чертеж или требования к размерам. При наличии чертежей компания FH Petroleum может изготовить направляющие пластины для замены или по индивидуальному заказу в соответствии с указанными размерами и конфигурацией.

Производство и контроль качества

Направляющие пластины для траверсы изготавливаются с особым вниманием к геометрии и состоянию рабочих поверхностей, соприкасающихся с траверсой. Соответствие размеров, точность обработки и состояние поверхности являются важными факторами при изготовлении запасных частей для существующих буровых насосов.

В компании FH Petroleum верхняя и нижняя направляющие пластины траверсы изготавливаются в соответствии с требованиями соответствующей модели насоса, чертежом заказчика или утвержденным образцом. Механическая обработка и контроль перед поставкой выполняются в соответствии с техническими требованиями к каждому компоненту.

При изготовлении на заказ и замене деталей можно сверить критические размеры и соответствующие геометрические характеристики с прилагаемым чертежом или спецификацией, чтобы убедиться, что готовые направляющие пластины соответствуют требуемой конфигурации.

От цельного компонента до готовых направляющих пластин крейцкопфа

На следующих производственных изображениях показаны несколько этапов производства направляющих пластин для траверсы FH Petroleum, начиная с изготовления компонента перед разделением и заканчивая промежуточной обработкой и окончательной обработкой готовых компонентов.

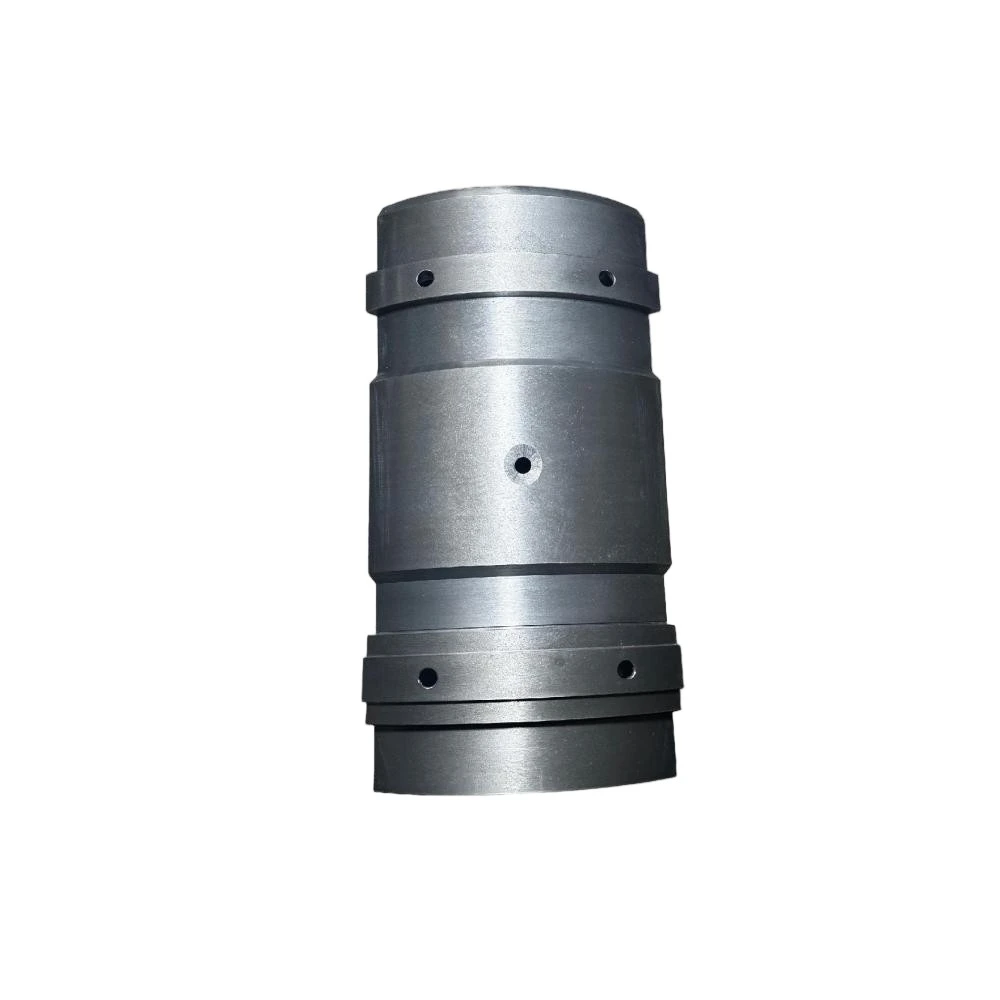

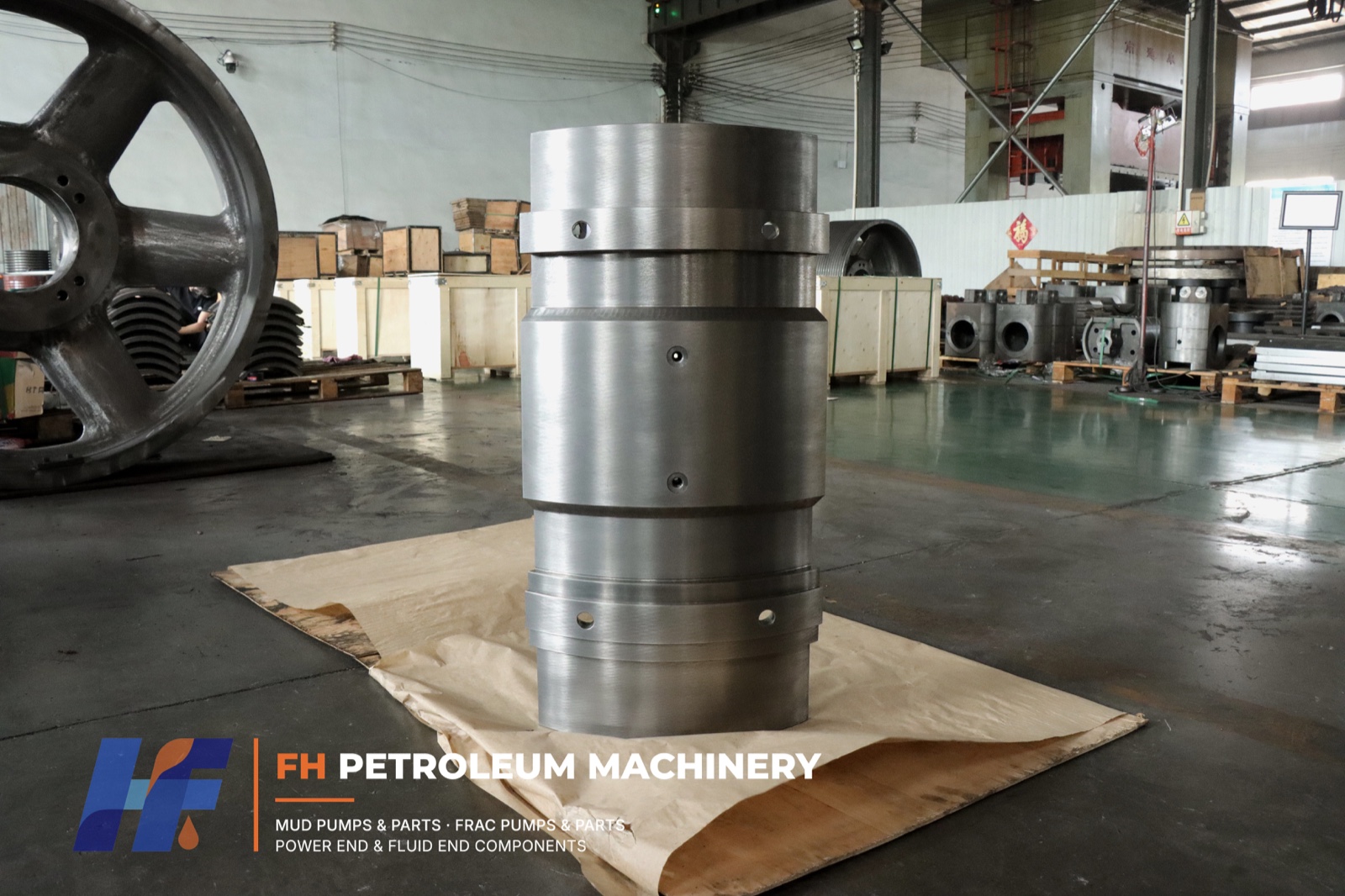

Перед разделением

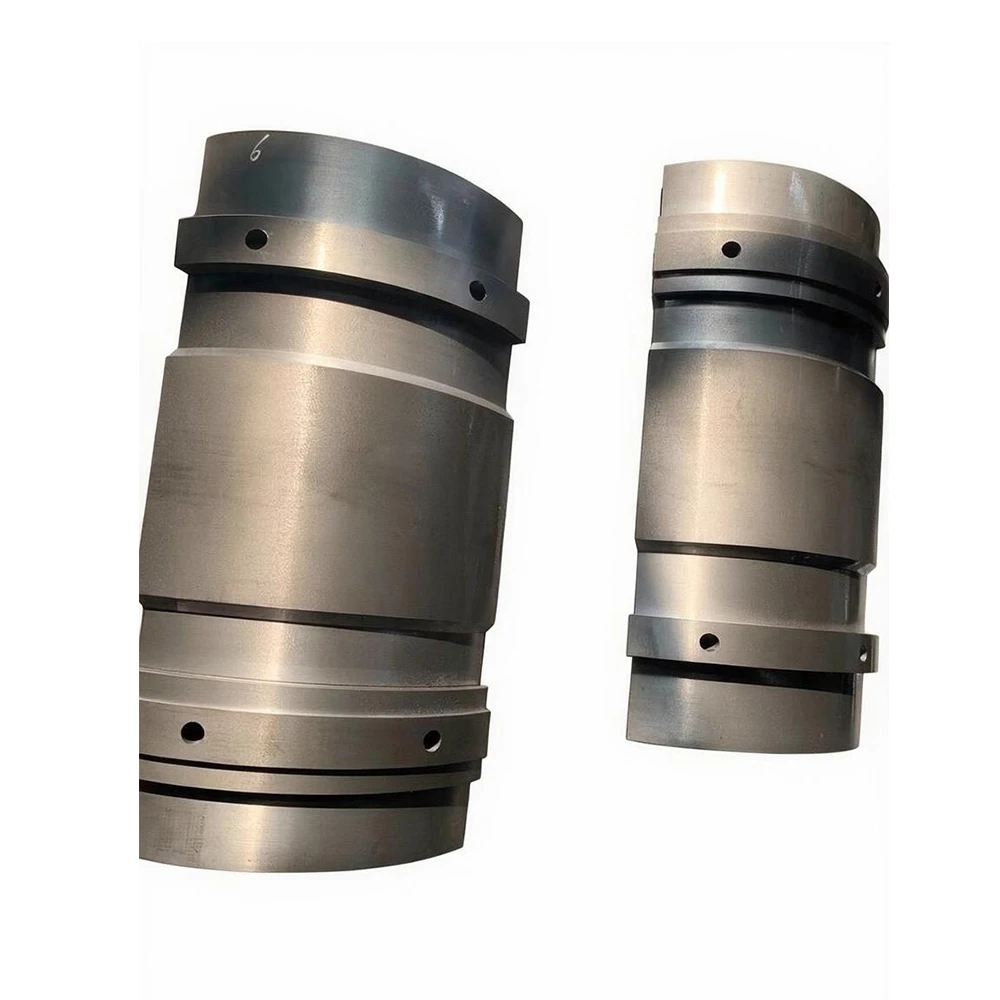

Промежуточная стадия производства

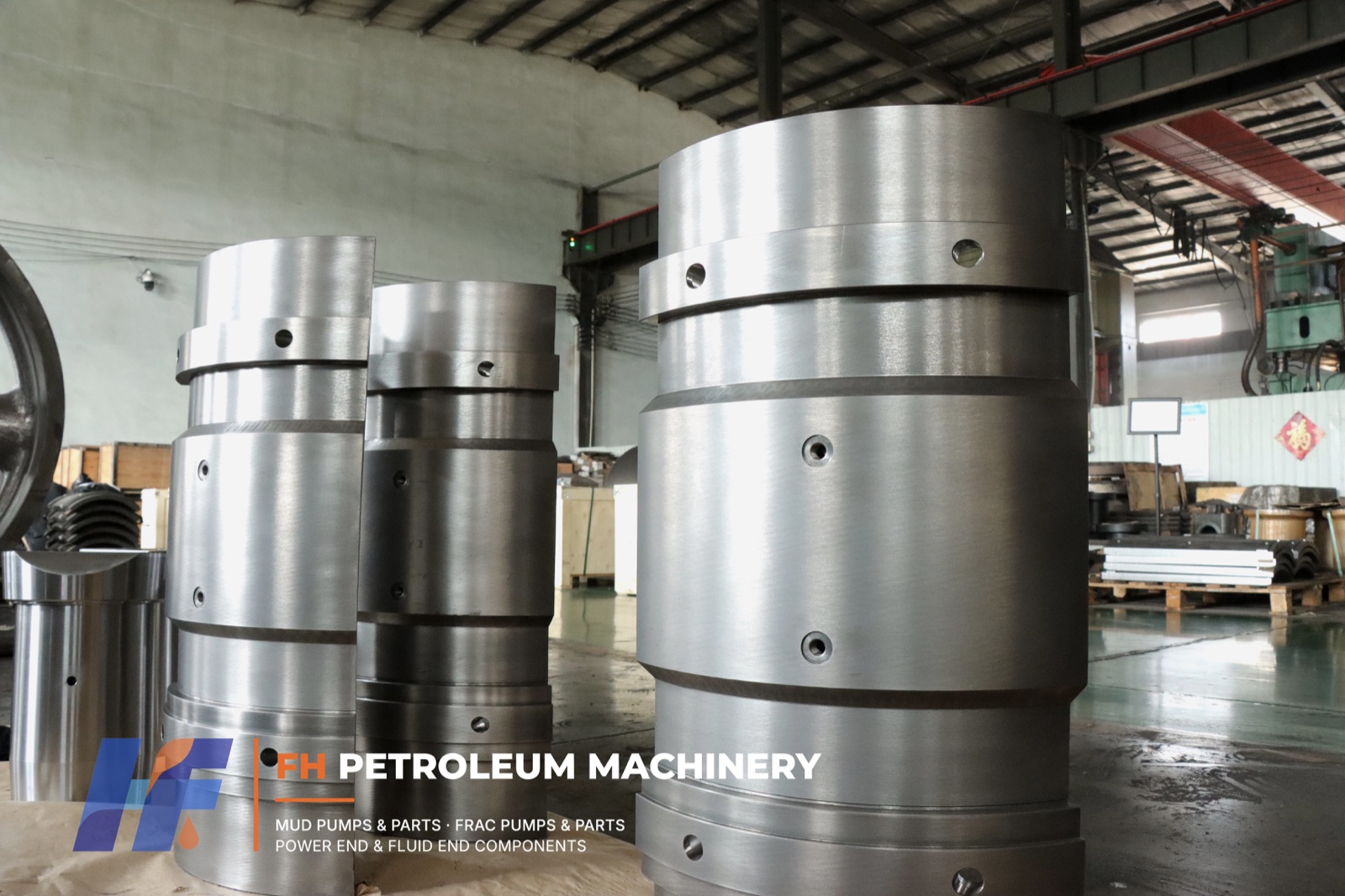

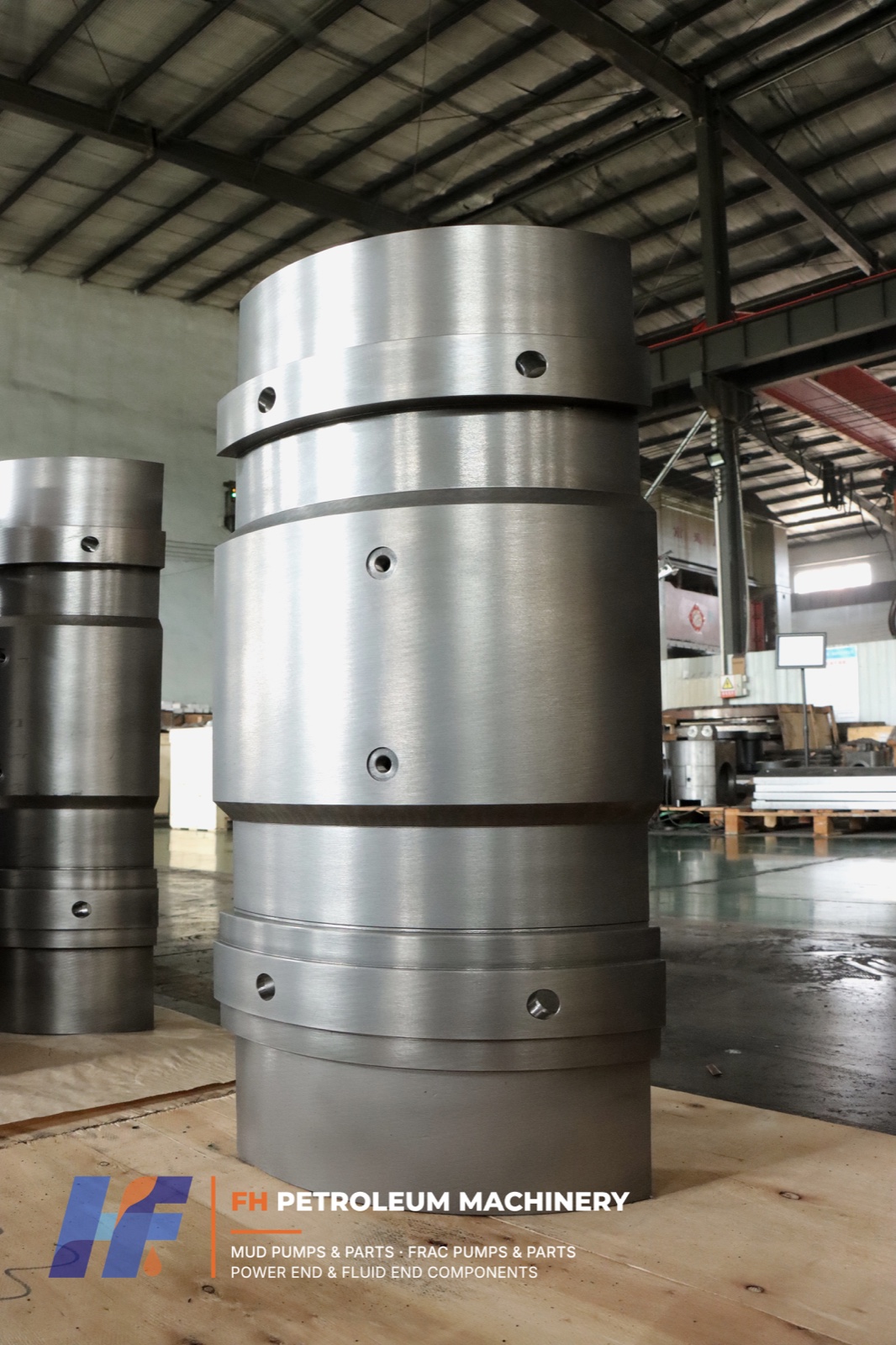

Перед окончательной механической обработкой и чистовой обработкой

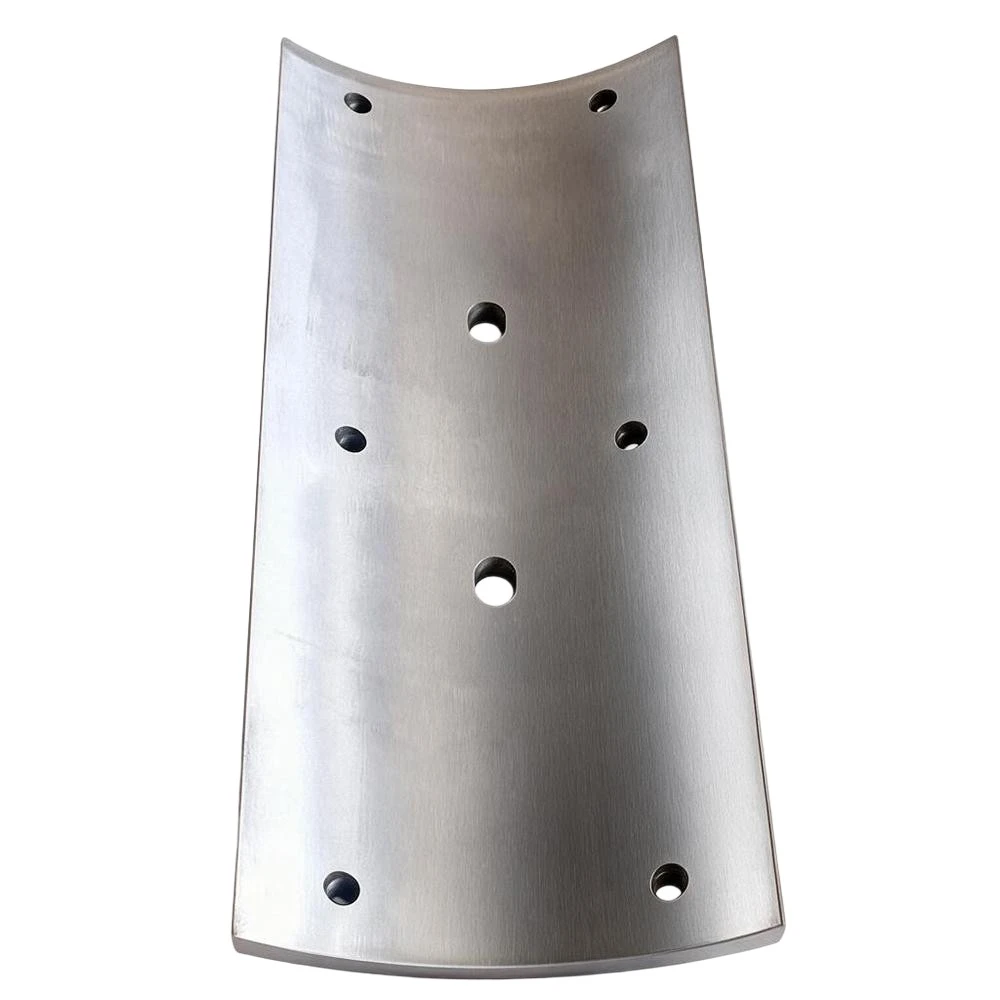

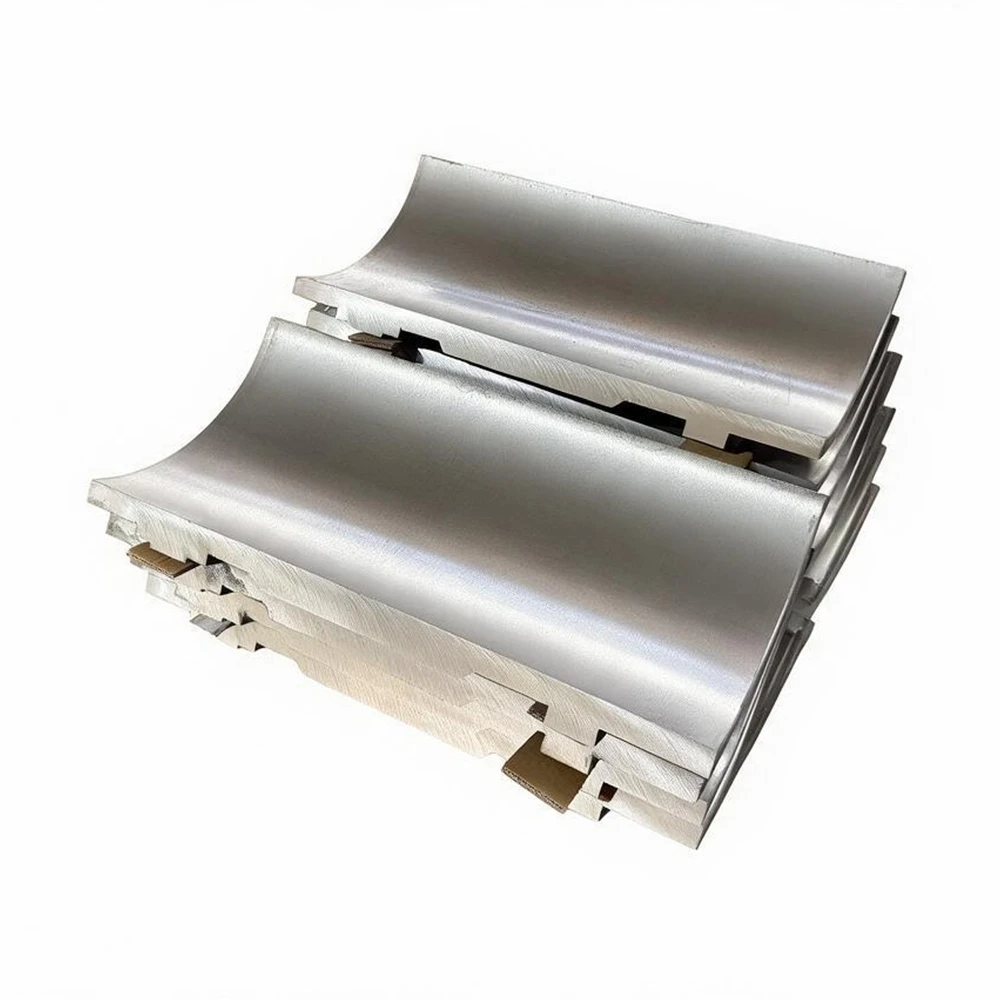

Готовые направляющие пластины крейцкопфа

После выполнения необходимых операций механической обработки и доводки готовые компоненты подготавливаются в соответствии с размерами и техническими требованиями соответствующей заявки на замену.

Направляющие пластины крейцкопфа изготавливаются на заказ по чертежам или образцам

Компания FH Petroleum изготавливает сменные и специальные верхние и нижние направляющие пластины крейцкопфа на основе чертежей заказчика, утвержденных образцов, заводских номеров деталей или спецификаций размеров. Поскольку направляющие пластины зависят от модели и положения, перед изготовлением каждый заказ проверяется на соответствие предоставленной технической информации.

Чтобы запросить ценовое предложение, отправьте электронное письмо sales@fhpetroleum.com с указанием модели бурового насоса, заводского номера детали (при наличии), количества и того, требуются ли верхняя, нижняя или обе направляющие пластины. Чертежи и файлы спецификаций могут быть отправлены в виде вложений, и наши инженеры подтвердят конфигурацию перед изготовлением.
