Грязевые насосы серии F

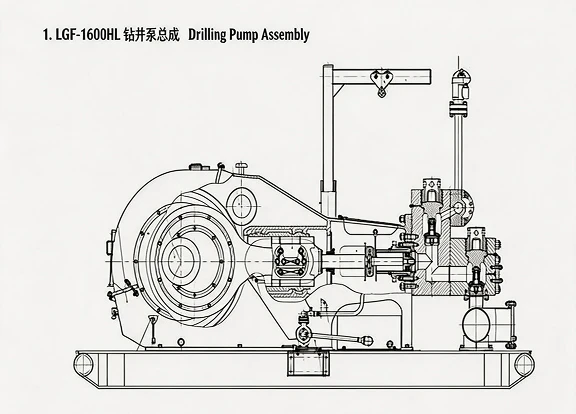

Обзор продукта
Грязевые насосы серии F — это триплексные поршневые насосы, предназначенные для циркуляции буровой жидкости через буровую систему. Серия охватывает различные мощности и рабочие конфигурации для различных потребностей бурения.
FH Petroleum поставляет грязевые насосы серии F, покрывающие F-500, F-800, F-1000, F-1300, F-1600 и F-1600HL. F-1600HL представляет собой конфигурацию F-1600 с мощностью 7500 PSI для применения, требующих соответствующей системы жидкости с более высоким давлением.
Полные конфигурации насосов и запасные компоненты могут поставляться в соответствии с требуемой моделью насоса, техническими характеристиками и требованиями проекта.
Полные грязевые насосы серии F поставляются через сертифицированную API-систему производства насосов, а соответствующие компоненты соответствуют требованиям API.
Доступные модели:
Для информации о продуктах на уровне категорий см.Грязевые насосы серии F.
Технические характеристики — грязевые насосы серии F
| Модель | Тип | Номинальная мощность | Номинальная скорость | Инсульт | Максимальный диаметр лайнера | Тип шестерни | Клапанный потенциометр / тип клапана | Передаточное число | Присосной вход | Выход разряда | Смазка | Максимальное рабочее давление | Общие размеры (в) | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

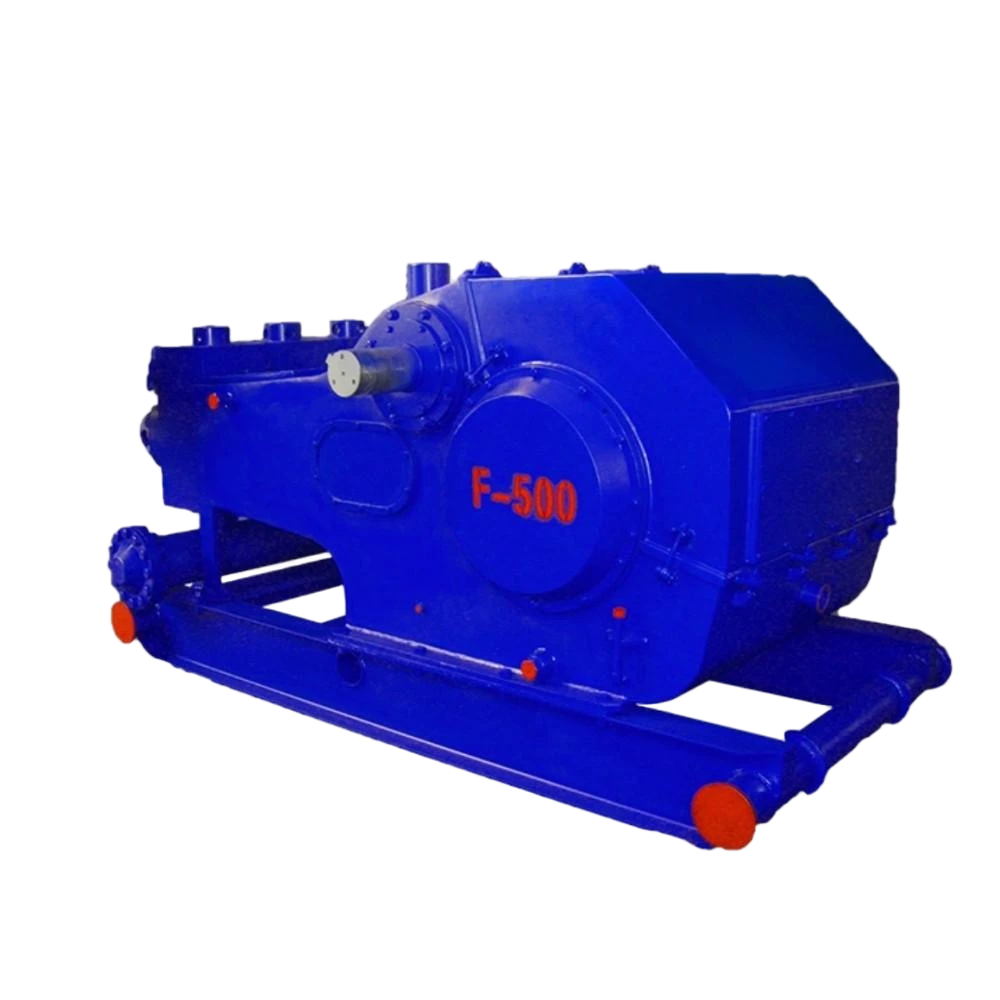

| F-500 | Триплекс с одним действием | 370 кВт (500 л.с.) | 165 SPM | 191 мм (7,5 дюйма) | 6 3/4 дюйма | Елочка | API 5 # | 4.286:1 | 203 мм (8 дюймов) | 4 1/16 в фланц, 35 МПа | Forced & Splash | 34,5 МПа (5000 PSI) | 144 x 106 x 86 | 9 770 кг |

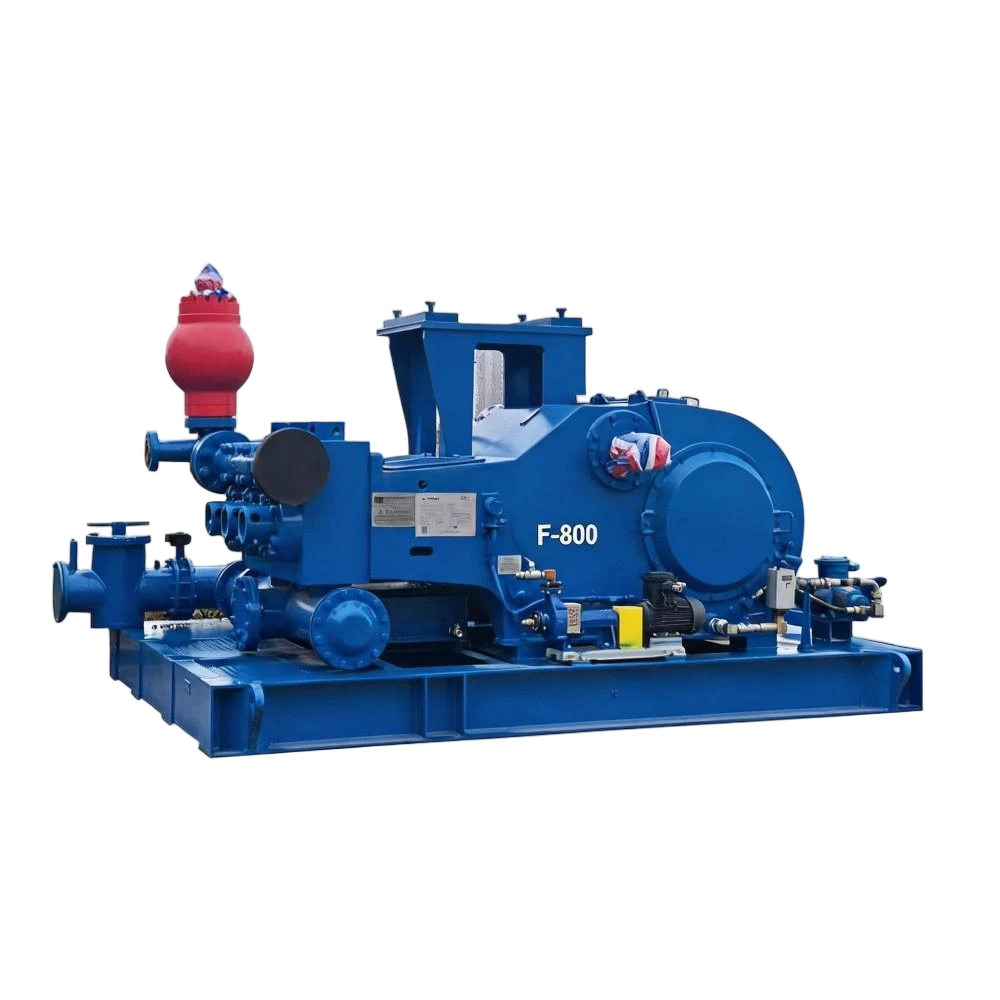

| F-800 | Триплекс с одним действием | 590 кВт (800 л.с.) | 150 SPM | 228,6 мм (9 дюймов) | 6 1/2 дюйма | Елочка | API 6 # | 4.185:1 | 254 мм (10 дюймов) | 5 1/8 дюйма фланца, 35 МПа | Forced & Splash | 34,5 МПа (5000 PSI) | 156 x 79 x 66 | 14 500 кг |
| F-1000 | Триплекс с одним действием | 746 кВт (1000 л.с.) | 140 SPM | 254 мм (10 дюймов) | 6 3/4 дюйма | Елочка | API 6 # | 4.207:1 | 305 мм (12 дюймов) | 5 1/8 дюйма фланца, 35 МПа | Forced & Splash | 34,5 МПа (5000 PSI) | 163 x 89 x 70 | 18 790 кг |

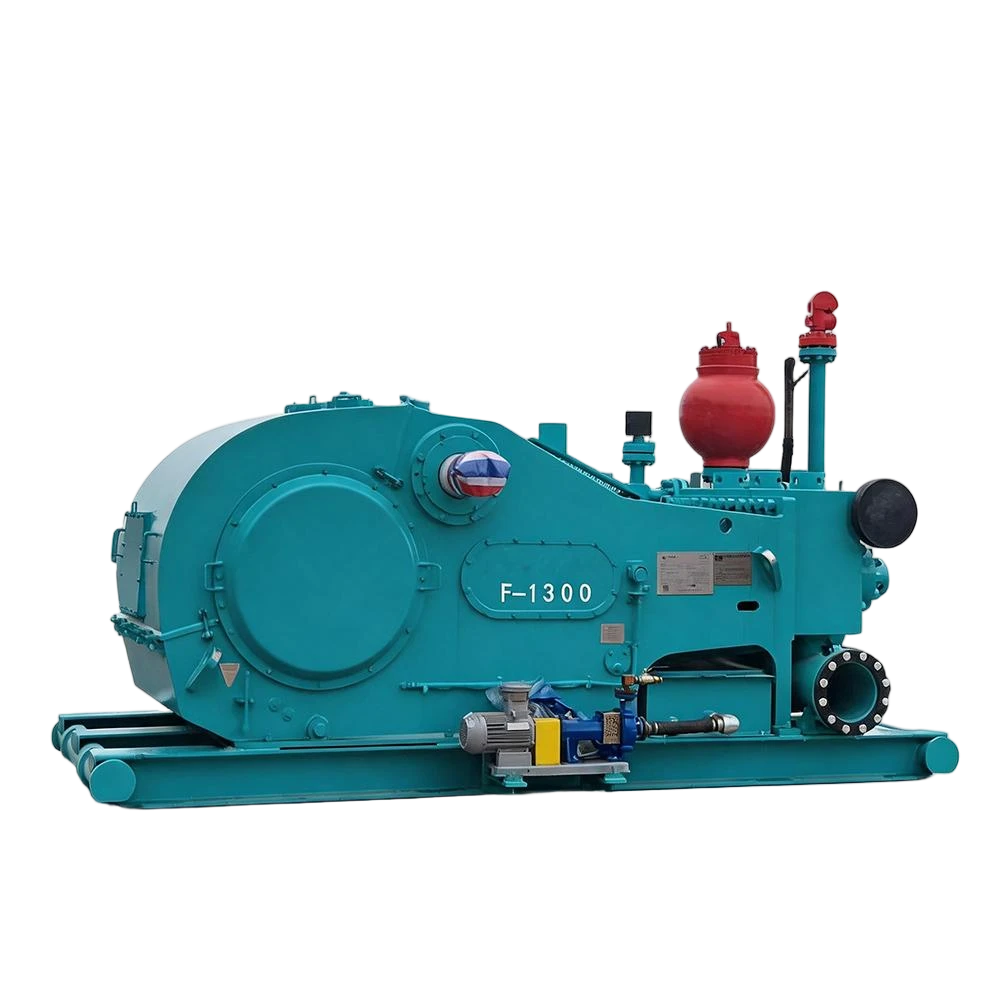

| F-1300 | Триплекс с одним действием | 960 кВт (1300 л.с.) | 120 SPM | 304,8 мм (12 дюймов) | 7 дюймов | Елочка | API 7 # | 4.206:1 | 305 мм (12 дюймов) | 5 1/8 дюйма фланца, 35 МПа | Forced & Splash | 34,5 МПа (5000 PSI) | 174 x 121 x 78 | 25 850 кг |
| F-1600 | Триплекс с одним действием | 1193 кВт (1600 л.с.) | 120 SPM | 304,8 мм (12 дюймов) | 7 дюймов | Елочка | API 7 # | 4.31:1 | 305 мм (12 дюймов) | 5 1/8 дюйма фланца, 35 МПа | Forced & Splash | 34,5 МПа (5000 PSI) | 181 x 129 x 106 | 26 100 кг |
| F-1600HL | Триплекс с одним действием | 1193 кВт (1600 л.с.) | 120 SPM | 304,8 мм (12 дюймов) | 7 1/4 дюйма | Елочка | API 7 # | 4.31:1 | 305 мм (12 дюймов) | 5 1/8 дюйма фланца, 52 МПа | Forced & Splash | 51,7 МПа (7500 PSI) | 28 400 кг |
Технические характеристики представлены для справки. Номинальное рабочее давление отражает конфигурацию с концом жидкости; достижимые изменения давления в зависимости от диаметра лайнера и рабочих условий и должны быть подтверждены для конкретного применения.
Для подробного сравнения моделей, технических характеристик и конфигураций высокого давления F-Series см. наш разделМодели грязевых насосов серии F, технические характеристики и опции на 7500 PSIТехническая статья.
Применение
Запасные части для морских буровых буровых насосов
Коррозионностойкие силовые и жидкостные части, предназначенные для работы в суровых морских условиях, полностью взаимозаменяемы с обычными триплексными буровыми насосами серии F и рассчитаны на длительный срок службы между периодами технического обслуживания.
Компоненты насоса для глубоководного бурения на суше
Компоненты насоса для тяжелых условий эксплуатации, предназначенные для операций глубокого бурения под высоким давлением, включая кованые коленчатые валы, траверсы и концевые модули для подачи жидкости, обеспечивают стабильную производительность при постоянной высокой нагрузке в соответствии со стандартами API.
Запчасти для насосов для капитального ремонта и бурения на суше, поставляемые на вторичный рынок
Экономичные OEM-совместимые запасные части для рутинного бурения на суше и проектов по капитальному ремонту, охватывающие часто изнашиваемые детали силовой части, гидравлической части и конструктивных узлов, что сокращает расходы на техническое обслуживание. затраты.

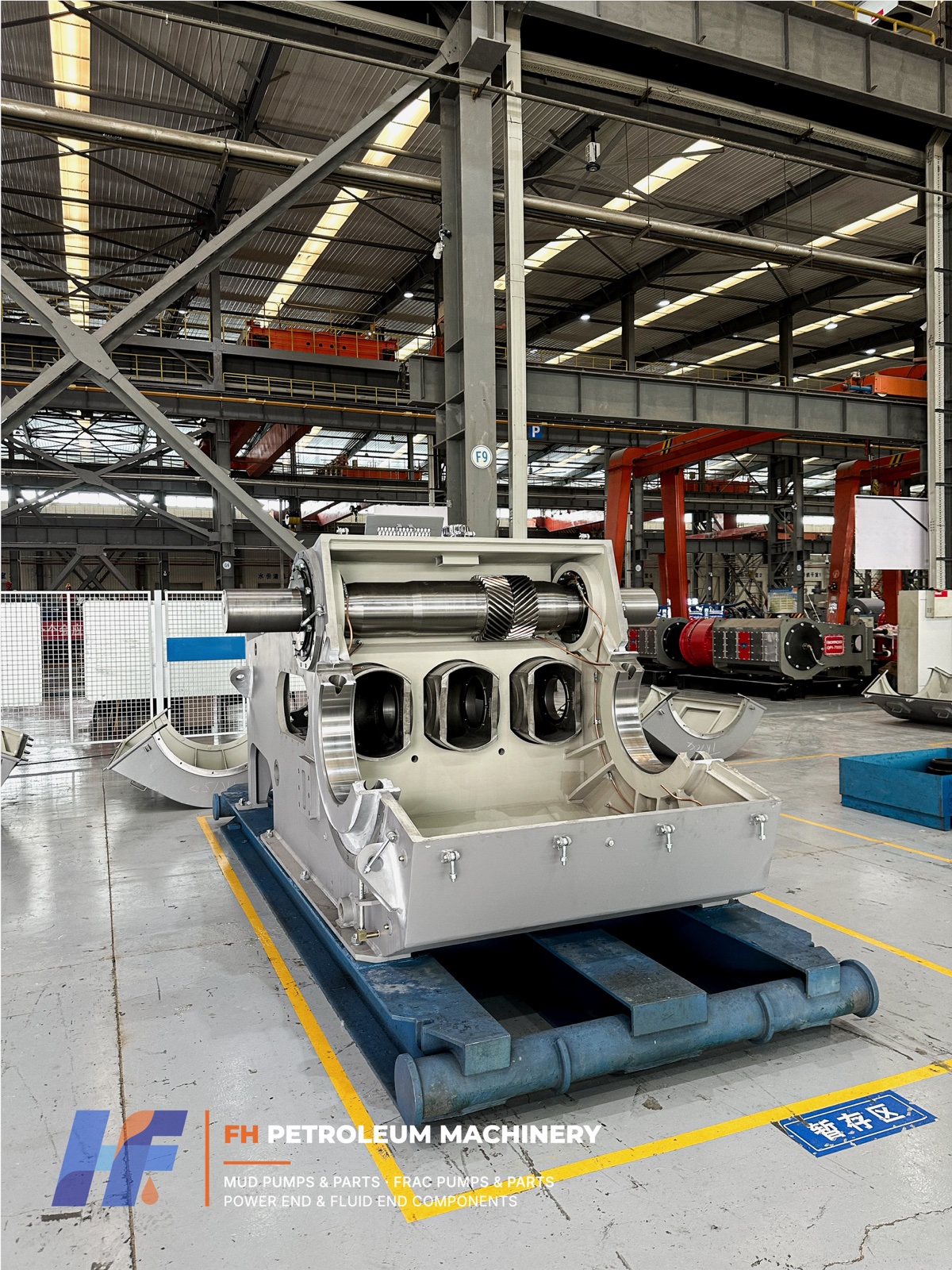

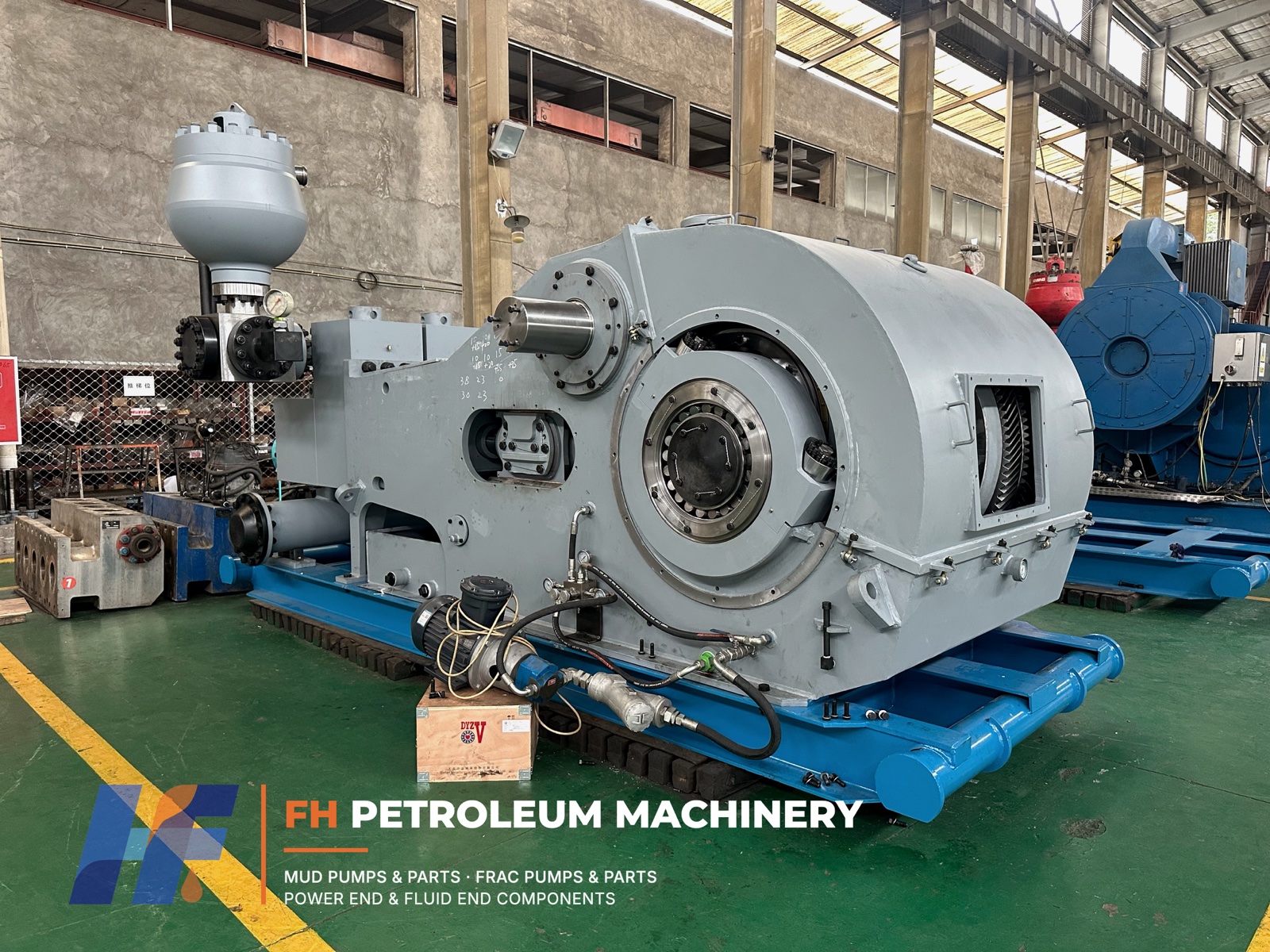

Проектирование и сборка силового конца

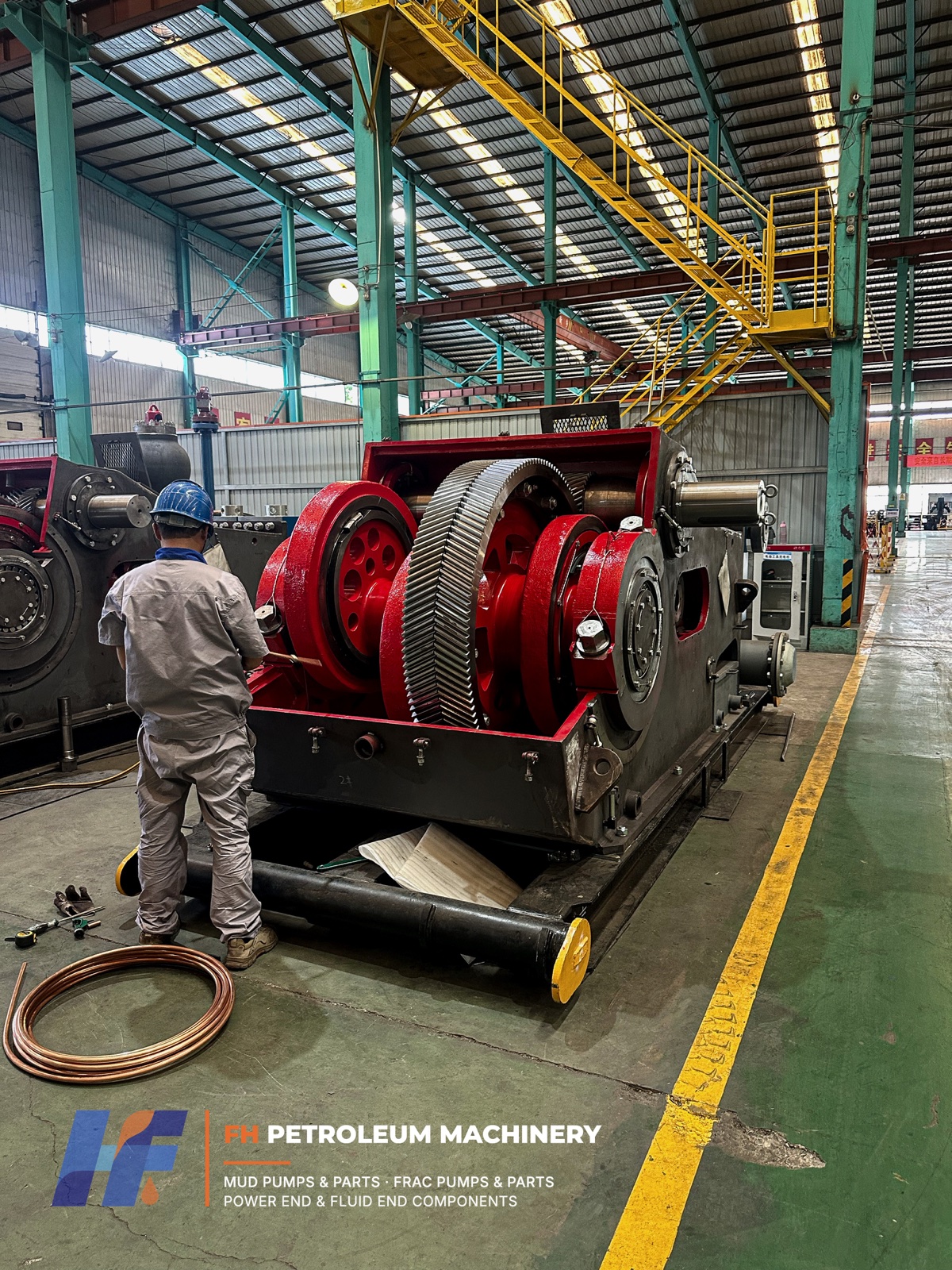

Мощность грязевого насоса серии F преобразует вращательный вход в возвратно-поступательное движение через шестерневый вал, коленчатый вал, шатуны и поперечные узлы.
Мощность передаётся от шестерённого вала к главному шестерню / коленчатому валу, затем через шатуны и кроссголовки к удлинителям.
Эти узлы работают внутри торцевой рамы питания и соединяют вход привода с системой кроссхеда и поршневого шатуна.
Жидкостный конец работает в соответствии с конкретной моделью насоса и конфигурацией давления. Основные заменяемые компоненты включают:
Модули с жидкостями и внутренние компоненты выбираются с учетом необходимой модели насоса, размера гильза, конфигурации давления и рабочих условий.

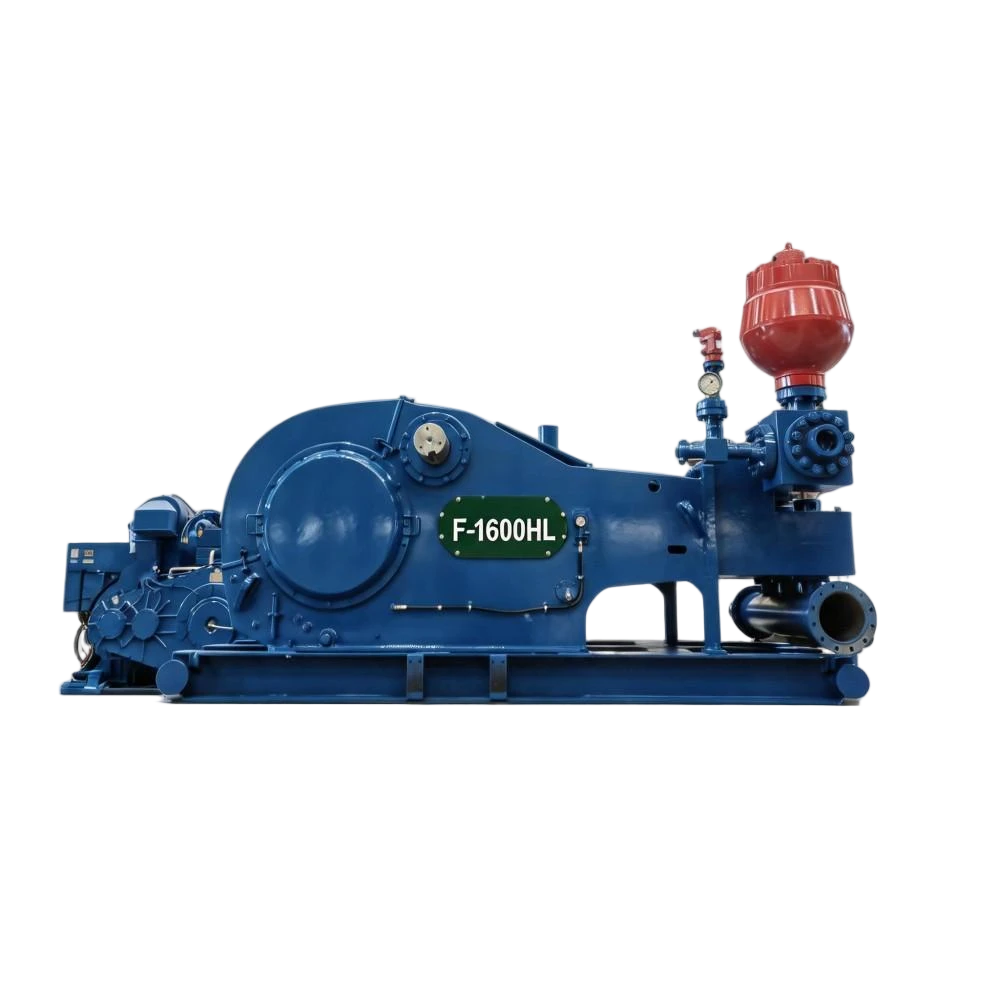

F-1600HL представляет собой конфигурацию F-1600 с давлением 7500 PSI для применения, требующих соответствующей системы жидкости с более высоким давлением.
F-1600HL остаётся отдельным обозначением модели от стандартного F-1600. Возможность давления на концах жидкости и соединения должны выбираться в соответствии с необходимой конфигурацией.
FH Petroleum производит и поставляет ключевые запасные компоненты для торцов и концов жидкости грязевых насосов серии F. Требования к компонентам подтверждаются моделью насоса, чертежем, номером детали или утвержденным образцом.
Варианты замены включают:
Полные грязевые насосы серии F производятся с помощью сертифицированной API-системы производства насосов в соответствии с применимыми требованиями API. FH Petroleum поставляет полные грязевые насосы вместе с заменяющими компонентами для концев питания и жидкости для международных заказчиков.
Производство и инспекция проводятся в соответствии с применимыми требованиями API 7K для соответствующей конфигурации грязевых насосов.
FH Petroleum также производит и поставляет ключевые компоненты мощности и конца жидкости грязевых насосов для замены и поставок OEM. Размеры компонентов, интерфейсы и технические требования подтверждаются по соответствующей модели насоса, чертежам, номерам деталей или утверждённым образцам.
Используйте технические характеристики и статью, ссылку выше, чтобы сравнить модели серии F и конфигурации давления. Компоненты замены силового и жидкостного концов связаны в разделе деталей.
Для полных требований к грязевому насосу серии F или замене компонентов,Отправьте запросс моделью насоса требуется давление, размер гильза, чертёж или номер детали.
